크라이오 펌프

기체를 아주 차갑게 하여 펌프 내에서 얼거나 붙잡혀 있도록 배기하는 펌프이다. 이 펌프는 오일을 안 쓰고 진공 상태에서 움직이는 파트가 없기 때문에 아주 깨끗하며, 매우 높은 쓰루푸트을 가진다. 탄화수소를 완전히 제거하여야 하는 고진공 산업에 사용된다. 크라이오 펌프는 기체 헬륨 Compressor, Cold head, 배플 펌프 몸통, 그리고 때때로 필요한 고진공 밸브로 구성되어 있다. Compressor, Cold head는 너무 낮은 온도를 제외하고는 냉장고와 매우 흡사하게 작동하며, 냉각수가 대기 중으로 방출되지 않는 폐 루프 냉장 시스템이다. 크라이오 펌프를 간단히 정리하면 매우 낮은 온도의 금속에 기체 분자를 얼어 붙게 만들어서 진공이 필요한 장소, 즉 챔버로 도망가지 못하게 잡아두는 펌프이다. 작동죽인 크라이오 펌프의 내부를 보면 냉장고 안에 수분이 얼어붙어 성에가 생긴 것처럼 각 금속면에 하얗게 기체분자가 응축된 것을 볼 수 있다.





쓰루푸트(Q)는 배기속도(S) 압력(P)(기체흐름의 양)으로 Q=PS이다. 배기속도는 단위 시간당 체적이므로 Q=PV/t로 표현 가능하다. 이 식의 의미는 압력이 감소하면 쓰루푸트도 감소하고 압력이 작으면 단위체적당 분자들이 작기 때문에 분자들을 제거하는 것이 어려워지는 것을 의미한다.



크라이오 펌프는 다른 고진공 펌프와 달리 oil의 역류현상이 없어서 좋다. 오일이 역류하면 챔버 내로 오일이 오염을 시키기 때문에 OLED같은 오염에 치명적인 것을 만들 때 크라이오 펌프를 사용한다.

728x90





Cryo pump의 구성

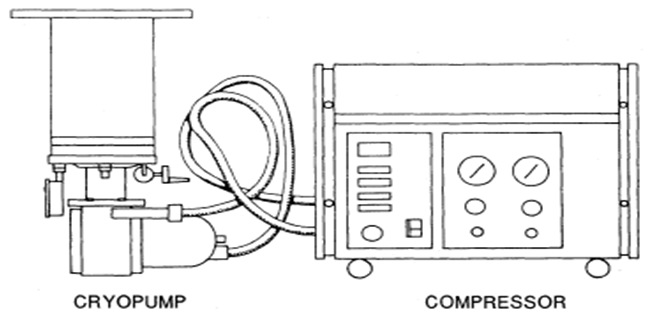

크라이오 펌프는 펌프 모듈과 컴프레서 모듈로 구성된다. 이러한 두 개의 모듈은 폐 루프 냉장 시스템을 형성하기 위하여 유연한 호스에 연결된다. 펌프 모듈의 주요한 구성은 팽창기 모듈, 어레이와 펌프 몸통이다. 컴프레서 모듈은 팽창기 모듈과 유연한 호스를 연결하여 냉장 장치를 형성한다. 가스 모양의 헬륨은 컴프레서와 팽창기 사이를 순환한다. 가끔 완전한 고진공 밸브가 펌프 모듈에 포함된다.





크라이오 펌프에서 중요한 역할을 맡는 펌프 모듈과 컴프레서 모듈에 대해서 자세히 알아야 한다. 펌프 모듈은 다음 중요 성분들로 구성된다.(팽창기 모듈, 1단계와 2단계 크라이오 어레이, 펌프 몸통, 2단계 온도 모니터, 압력 고체 밸브)



팽창기는 냉동이 만들어지는 곳이며, 컴프레서에 의해 고압 헬륨 가스가 공급된다. 이 가스는 극저온을 만들기 위해 2개의 Stage로 확장된다. 2개 Stage의 실제 동작 온도는 변할 것이며, 부과된 열과 가스 로드에 의존한다. 전형적으로 1단계는 50°K와 80°K사이에서 동작하며 2단계 또는 콜드 헤드는 10°K와 20°K 사이에서 동작한다. 크라이오 어레이는 팽창기에 의해 냉각되는 배기된 표면이다. 이러한 크라이오 어레이에서 진공 용기의 기체들은 응축되고 흡착된다. 펌프 몸체는 진공 용기에 펌프를 붙이는 단단한 진공 덮개로 형성된다.



컴프레서 모듈은 높은 압력, 높은 순도, 실온 헬륨 가스를 팽창기 모듈에 제공한다. 컴프레서 모듈은 냉각수, 윤활유 압축기 컴프레서 캡슐, 고압력 헬륨 유출로 증발된 오일을 제거하는 2단 여과 시스템과 컴프레서의 손상을 방지하기 위한 연동 장치와 컴프레서와 팽창기의 작동을 위한 전력 공급기로 구성된다.







Cryo pump의 동작 방법

크라이오 펌프 작동에 있어서 헬륨은 압축되고 그 열을 컴프레서의 주위 벽으로 전달한다. 이 열은 헬륨을 식혀주는 냉각수에 의해 제거되며, 냉각되고 압축된 헬륨은 펌프 콜드 헤드로 간다. 콜드 헤드에 있는 팽창기에서 밸브작동 시스템은 헬륨이 팽창하는 것을 허용하며 팽창된 헬륨은 콜드 헤드와 배플 어레이로부터의 열을 받아들여 콜드 헤드와 배플 어레이를 각각 12°K와 70°K로 냉각시킨다. 이 차가운 표면들은 진공 용기로부터 기체를 배기한다. 진공 상태에서 차가운 표면들은 저온 응축과 크라이오 섭션의 2가지 방법으로 기체를 배기한다.







크라이오 응축과 크라이오 섭션

크라이오 펌프는 대부분의 기체를 가정용 냉장고의 수증기를 배기하는 것과 같은 방법으로 배기한다. 즉, 기체를 고체로 응축하는 것이다. 이러한 일련의 과정들을 크라이오 응축이라고 한다. 대부분의 기체가 20°K에서는 표면에 부착될 가능성이 낮고 이온도에서 대부분의 기체 분압들의 합은 Torr이하의 값을 갖는다. 대부분의 기체들은 1단계, 2단계의 크라이오 어레이에서 응축된다. 어레이들은 그들을 응축함으로써 헬륨, 수소, 네온을 배기하기에 충분히 차갑지 않다.



이러한 이유 때문에 다른 방법을 이용하는데 그 방법이 크라이오 섭션이다. 크라이오 응축과는 달리 크라이오 섭션은 표면과 관련된 현상이다. 대부분의 기체들은 20°K에서 냉동, 응축이 가능해도 헬륨, 수소, 네온은 이온도에서 매우 활동적이다. 다공성 물질은 2단계 크라이오 어레이에서 부여되며 이 물질은 일반적으로 활성탄이다. 헬륨, 수소, 네온은 미로 같은 구조나 활성탄 공간에서 트랩된다. 간단히 말하면 실온에서 스펀지가 수증기를 흡수하는 것과 비슷하다. 이러한 과정들이 크라이오 섭션이다.



다공성 물질의 사용은 다음과 같은 사실을 보증해준다.

➀ 기체를 트랩하기 위해 매우 넒은 표면적이 가능하다.

➁ 기체가 다공성 물질 주변에 들어오면, 순차적으로 열에너지를 잃게 되어 표면에 달라붙게 된다.

➂ 미로 안으로 들어오면 트랩하기 어려운 기체들도 펌프로부터 벗어나기 힘들다.



활성탄은 콜드 헤드와 2단계 크라이오 트랩 안쪽 면에 붙어있다. 활성탄은 헬륨, 수소, 네온에 대해 충분한 표면을 제공하기 때문에 배기 기체들을 쉽게 트랩할 수 있다. 따라서 배기하기 어려운 기체만을 위한 활성탄을 유지하기 위해 몇 가지 방법이 필요하다. 배기하기 어려운 기체들을 위한 활성탄 표면을 보존하려면 배기하기 쉬운 기체를 응축하기 위해 적당한 표면을 제공하기 위해 콜드 헤드의 바깥쪽 표면은 코팅이 안 된 상태로 남겨둔다.



그 다음 활성탄을 콜드 헤드의 안쪽 표면에만 달라붙게 함으로써 배기하기 쉬운 기체에 덜 접근하도록 만든다. 활성탄 표면으로 향하는 컨덕턴스를 제한하기 위해 콜드 헤드 주위에 배플이나 1단계 크라이오 어레이를 설치한다. 배플은 갑작스러운 온도 변화로부터 콜드 헤드를 방지하는데 갑작스런 변화는 주위로부터의 방사열이나 가스 로드에 의해 생길 수 있다. 이것은 활성탄 표면에 트랩된 기체는 부적당하게 시스템 안으로 방출 되지 않는다는 것을 보장한다.
