에너지시스템공학실험 | 관로 저항 손실 측정







TIP





관로의 상태 중 직관부에 대해 흐르는 물의 관로 저항에 의한 압력 손실을 마노미터로 확인하고, 그에 따른 유량과 유속, 저항계수를 확인하고 비교한다.







직선관 속을 물이 흐를 때 관속의 압력은 하류로 갈수록 점점 떨어진다. 이는 관의 내벽면 마찰이나 점성에 의한 유체간의 마찰에너지가 소비되기 때문이다. 일반적으로 관에서 일어나는 손실은 크게 두 가지로 분류한다. 이는 관내에서의 점성이 유동 에너지 손실을 초래하는 주 손실과 다양한 관의 요소에 의한 압력 손실이 주 원인이 되는 부차적 손실인데, 주 손실은 긴 직관에서 주로 발생하고 부차적 손실은 배관의 이음부와 밸브 등에서 발생한다.

728x90





실험 방법

1. 실험 과정

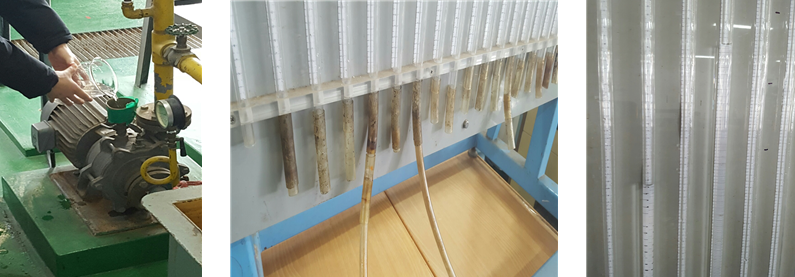

1) 관로 밑에 수조에 물을 채움



2) 비커를 통해 펌프에 물을 채움



3) 실험을 위한 관을 선택하고 나머지 관의 밸브들을 잠금



4) 관로에 연결된 고무관을 마노메타에 연결함



5) 차단기를 올려 펌프를 가동시킴



6) 유량 조절 밸브를 개방하여 배출된 물의 양을 저울로 재고 밸브의 개방을 3회전, 6회전, 9회전으로 점점 넓혀가며 유량을 측정



7) 두 개의 관에 연결된 마노메타의 압력차를 읽음



8) 6), 7) 과정을 각 3회씩 반복하고 유량 및 압력차의 평균을 냄
