구조역학실험 | 보의 휨과 모멘트 측정







TIP





1. 보의 작용하는 하중에 의하여 휨모멘트가 발생한다. 보를 설계하기 위해서는 작용하는 하중의 크기와 위치가 변할 때 보의 임의의 위치에서의 휨모멘트를 구하여야 한다.
2. 본 실험에서는 하중이 증가할 때 모멘트가 변하는 것과 임의의 위치에서 모멘트 변화를 측정하여 휨모멘트의 원리를 이해하고자 한다.







휨모멘트 부호와 관련된 이론

① 휨 모양에 따른 모멘트 부호

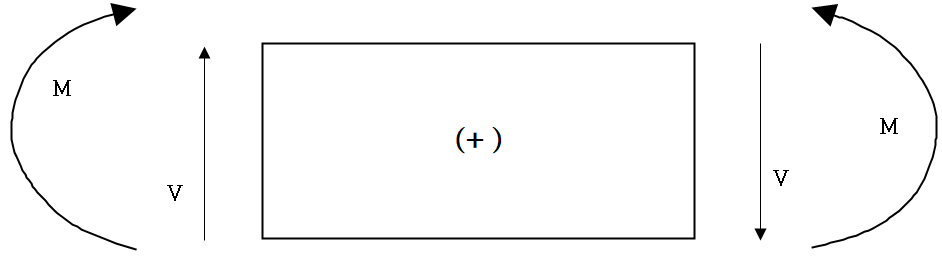

② 가상의 절단면에 따른 전단력과 모멘트 부호

728x90





실험 방법

1. 하중의 증가에 따른 모멘트의 증가 측정



2. 하중이 작용하는 위치에서 임의의 거리만큼 떨어진 지점에서의 모멘트 측정









[구조역학실험]보의 휨과 모멘트 측정 레포트
