비파괴시험 | 음향 방출 시험









TIP





시험체에 복수의 AE센서를 설치하고 균열발생 위치를 추정하는 동시에 수신파의 파형 해석으로 균열의 형태나 정도 등의 많은 정보를 해석할 수 있다.







음향방출시험(Acoustic Emission Testing, 이하 AE법)

재료 내부에서 전위, 균열 등의 결함생성이나 질량의 급격한 변화가 생기면 탄성파(elastic wave)가 발생한다. 이것이 AE파인데 변환자(재료내를 전파하는AE파를 전기적 신호로 변환)로 이 AE파의 진동을 포착하고 해석하여 재료 내부의 동적 거동을 파악하고 결함의 성질과 상태를 평가하는 비파괴시험방법.





AE신호의 특성과 종류

1. 돌발형 AE (burst emission)

오실로스코프상에서 관찰되는 아날로그 신호는여러종류의 음파들이 시간적 간격을 가지고센서에 도달하기 때문에,시간축에 대해서 감쇄형의 모양을 갖게 되며,그 모양은 일차적으로 재료 내부에서 해방되는응력의 크기와 소요된 시간에 의해서 결정 되게 된다. 이러한 형태의 신호를돌발형 AE(burst emission)이라고 부른다.돌발형 AE신호의 특징은 발생 에너지가 높으며 비교적 발생률이 낮은 펄스 형태를 갖는다.



2. 연속형 AE(continuous emission)

마모나 소성변형중의 전위의 축적과정과같은 연속적인 변형현상에 대응하는 AE.이 신호의 특징은 단위시간당 방출수가많고 파형이 연속잡음과 같은 형태를 가진다. 일반적으로 AE신호의 발생은 물체의 변형및 파괴현상에 기인하는 것이지만,AE기법을 재료평가 이외의 수단으로 사용할 때 는 그와는 관계없이 발생하는 것도 AE신호의 범주에 속하게 된다.

728x90





실험 방법

1. 실험 과정

1) AE TESTER 사용법

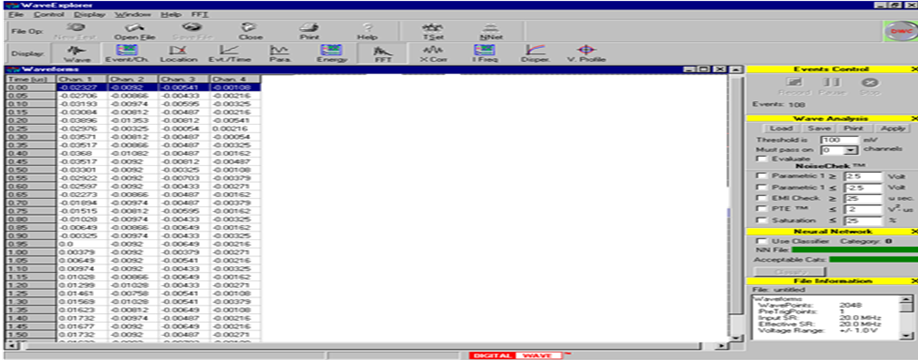

2) 데이터 파일 변환 및 정리







[비파괴시험]음향 방출 시험 레포트
