기초전자회로실험 | 직렬 및 병렬 다이오드 회로







TIP





직렬 및 병렬로 구성된 다이오드 회로의 해석 능력을 개발한다.







실험 방법

1. 문턱 전압

Si, Ge 다이오드에 대해서 DMM에 있는 다이오드 검사 기능을 이용하여 문턱전압을 측정하고, 그림 1에서 각 다이오드에 대한 구해진 V_T의 값을 기록하라.

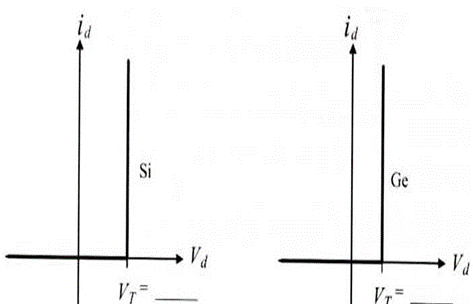

그림 1 Si와 Gel의 문턱전압



2. 직렬 구성

1) 직류전원-다이오드 회로(1)

① 그림 2의 회로를 구성하고 R의 값을 측정하여 기록하라.



② 단계 1)의 결과와 측정된 저항 R을 이용하여 V₀와 I_D의 이론치를 계산하라. V_D의 전압레벨을 기입하라.



③  DMM을 이용하여 V_D와 V₀전압을 측정하라. 측정된 값으로부터 전류 I_D를 계산하라. 순서 ②의 결과와 비교하라.

그림 2 직류전원-다이오드 회로(1)

728x90

3. 병렬 구성

1) 직류전원-다이오드 회로(1)

①  그림 5의 회로를 구성하고, R의 측정값을 기록하라.



②  V₀와 V_R의 이론치를 계산하라.



③  V₀와 V_R을 측정하고, 순서 ②의 이론치 결과와 비교하라.

그림 5 직류전원-다이오드 회로(1)
