일반생물학실험 | 현미경의 구조 및 원리 사용방법







TIP





현미경의 구조와 원리를 이해하고 조작법을 익힌다.

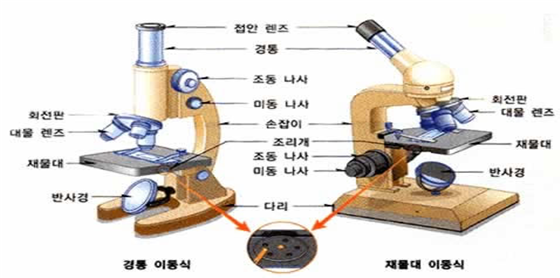

현미경의 구조

1. 기능

① 접안렌즈 : 2개의 렌즈로 구성. 현미경의 맨 위쪽에 있으며 눈을 대고 물체의 상을 관찰하는 렌즈로, 배율이 좋을수록 렌즈의 길이가 짧다. 재물렌즈에 의해 상을 다시 확대한 상으로 만들어 눈에 보내는 렌즈로서 그 중간에 원형 구멍이 있는 금속판(시야조리개)이 있는데, 대물렌즈를 통과한 빛은 이면 위에 제1차상을 맺게 된다.



② 대물렌즈 : 경통의 하단에 붙어있고 물체의 상을 1차로 확대하고 물체를 확대나 축소의 기능을 조절하여 성능을 결정하는 장치이고 관찰하는 물체에 접하는 렌즈이다. 재물대 바로위에 있고 프레파라트를 향하고 있으며 길이가 길수록 배율이 높다. 보통3∼4개의 렌즉 복합적으로 조합되어 구성되어 있으며 회전판에 붙어있고 회전판을 움직여 배율이 다른렌즈로 교환할 수 있다.



③ 조동나사 : 2개의 나사 중 큰 것으로 경통 또는 재물대를 상하로 움직이게 하는 나사로, 초점을 찾거나 대강의 초점을 맞출때 사용한다.



④ 손잡이 : 경통과 다리를 연결하며, 현미경을 옮길때 이곳을 잡는다.



⑤ 미동나사 : 2개의 나사중 작은겉으로 조동나사로 저절한 상의 초점을 좀 더 정확하게 맞출때 사용된다. 경통 또는 대물대를 상하로 움직이는 나사이다.



728x90





실험 방법

1. 실험 과정

1) 회전판을 돌려 가장 낮은 배율의 대물렌즈가 경통 밑에 오게 한다.



2) 조명장치(반사경, 조리개)를 조절하여 시야를 밝게 한다.



3) 프레파라트를 재물대에 올려놓고 클립으로 고정한다.



4) 눈을 접안렌즈에 대고 관찰한다.



5) 조동나사로 초점을 대강 맞추고 미동나사로 초점을 정확히 맞춘다.
