일반물리학실험 | 뉴턴의 원무늬 측정







TIP





1. 단색광에 의하여 뉴턴의 원무늬를 만들고 구면의 곡률반경의 측정한다.
2. Na lamp의 단색광으로 뉴턴 원무늬를 만들고 렌즈의 곡률 반지름을 측정한다.





실험 방법

1. 실험 과정

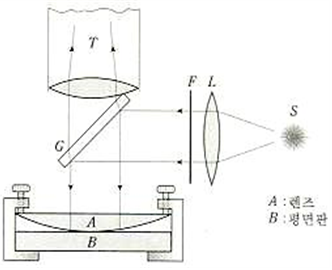

1) 먼저 그림과 같이 장치한다.



2) 렌즈와 평면 유리판 홀더 상단에 유리판(G)을 45°로 스탠드에 고정시키고 수은등(S)에서 나오는 빛을 수렴렌즈(L)를 사용하여 평행광선을 만든다.



3) 수렴렌즈와 반투명 유리판(G) 사이에 녹색 필터를 둔다(단, 나트륨등을 사용할 경우에는 필터를 사용하지 않아도 된다.)



4) G 상방에서 유동현미경 T로 보면 뉴턴의 원무늬가 보인다.

728x90

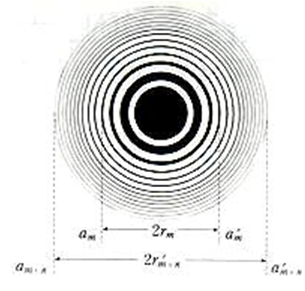

5) 여기서 임의의 어두운 원무늬에 유동현미경의 십자선을 마주고 유동현미경의 눈금 a_m+n을 읽어 기록하고 여기서부터 왼쪽으로 n번째의 어두운 원무늬에 십자선을 맞추어 n과 a_m의 위치를 기록한다.(그림 참조)



6) 다음에 유동현미경을 a_m에 대응하는 a'_m에 이동하여 그 위치를 읽어 기록하고, 오른쪽으로 n번째의 어두운 원무늬의 위치 a'_m+n를 기록한다.



7) 이 때 렌즈구면의 곡률반경 R은
