비파괴실험 | 침투 탐상







TIP





1. 침투탐상시험법의 이해
2. 시험편에 나타난 결함의 유무 파악





침투탐상 원리

침투 탐상 검사는 우선적으로 침투제가 시험체에 젖어드는 효율성이 중요하다. 즉 침투제를 시험체에 적용하였을 때에 표면에 균일하게 도포되고 표면에 열려져 있는 개구부로 스며들어야 한다. 검출하고자 하는 표면 불연속은 맨눈으로 보면 거의 검출되지 않을 정도로 매우 작은 것이 많으므로 침투제가 불연속으로 침투되는 특성이 매우 작은 것이 많으므로 침투제가 불연속으로 침투되는 특성이 매우 작은 것이 많으므로 침투제가 불연속으로 침투되는 특성이 탐상결과에 중대한 영향을 미치게 된다.

반응형

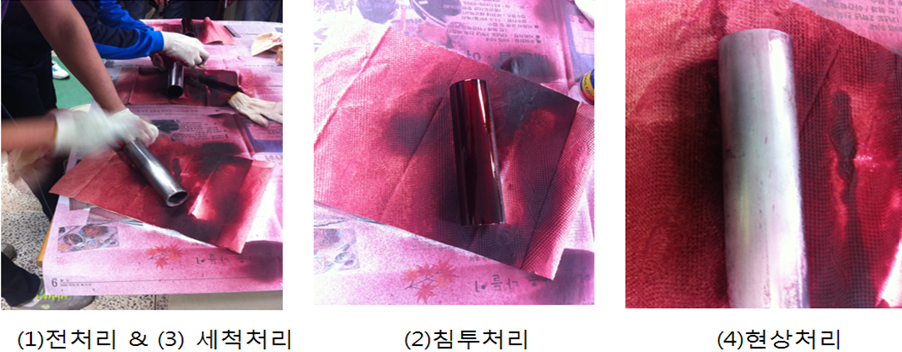

실험 방법

1. 전처리 : 검사하는 시험편은 표면을, 특히 검사하는 부위인 용접부위는 와이프올이나 연마지를 이용해서 깨끗하게 처리한다.





2. 침투처리 : 침투액을 표면에 뿌려서 용접부위 안으로 들어가도록 대기한다.



3. 세척처리 : 검사할 용접 부위를 제외한 곳에 뿌려진 침투액을 와이프올에 세척액을 묻혀서 제거한다.



4. 현상처리 : 현상액을 시험편의 표면에 뿌리고 충분한 시간을 유지한다. 이 때 너무 많이 도포하지 않게 주의한다.



5. 관찰 : 표면을 관찰해 보면 시험편의 결함을 확인하고 평가한다.
